一、雕刻机的功能需求：
1.控制方式选择用V/F控制，多段V/F曲线。
2.需要端子控制作为命令源，二线式端子控制：只需一个正转命令FWD（XF输入）。
3.※频率源为模拟量设定（电脑控制板输出0～10VDC），只需要从V1端口输入频率指令即可。
4.最高运行转速一般在24000r/min，换算 变频器的运行频率为400Hz（2级的高速 电机），最低的切削转速为2000r/min，
我们用650Hz的非标可以很好的满足其要求。
5.加速和减速时间根据客户自身需求，一般在20～30s，因运行的转速比较高，所以需要带制动单元的变频器。
6.需要故障信号输出信号和故障复位信号（两组可编程继电器输出，X1-X7多功能端子均可作复位输入）。
二、雕刻机的性能需求：
1.全速度范围内速度波动小。
2.低速 力矩大，可以保证低转速切削。
3.加减速的时间尽量短。

最低的切削转速可以在500r/min以下。我司CFC710系列变频器可以做多段VF曲线，可以很好的控制高低速的不同转矩提升，因此能很好的满足高速雕刻机上的要求。单从功能上讲，我司的CFC610系列变频器也可以满足其要求。
具体的调试参数(针对额定频率400Hz，额定电压380V，额定转速24000)：

序号	参数代码	设定值	功能说明	备注
1	F000	1	运行命令方式为外部端子启动
2	F001	2	频率设定通道为端子电压V1模拟输入
3	F004	400HZ	上限频率为400HZ
4	F045	400HZ	上限对应频率为400HZ
5	F006	20-30S	加速时间	根据实际生产工艺需求进行设定
6	F007	20-30S	减速时间
7	F018	2	电机级数
8	F019	400HZ	电机额定频率
9	F020	380V	电机额定电压

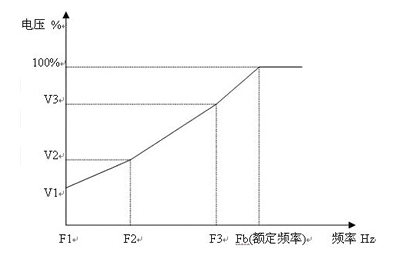

10	F021	2	多点自定义V/F曲线
11	F023	300HZ	V/F频率点3	根据实际情况可以对F023-F028进行适当调整，保证其在切削状态下不过流。
12	F024	75%-80%	V/F电压点3
13	F025	100HZ	V/F频率点2
14	F026	26%-30%	V/F电压点2
15	F027	0HZ	V/F频率点1
16	F028	2%-4%	V/F电压点1
