那么
我们在安装高
低压
开关柜的时候一定要看好说明书，有的时候一定要检测好这些设备，安装过程中也是要仔细的观察这些设备的应用说明才是一个合理的安装方法，那么下面我们就来介绍
一下高
低压开关柜的检查介绍与
分析，也只有分析 好这些设备才能够更好的安装
高低压
配电柜的。

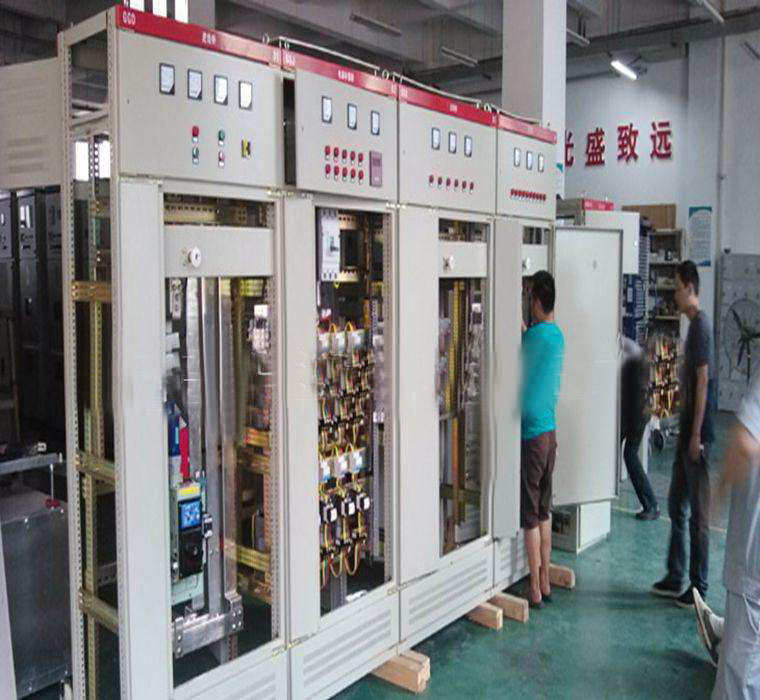

1、
高低压开关柜柜体宽、深、高尺寸符合图纸要求，对角线尺寸偏差≤±2mm;柜体其他关键部位尺寸符合要求；
2、高低压开关柜柜体各类连接件、安装版、吊环等，安装正确，连接紧固。
3、高低压开关柜前后门开启、关闭自如，门开启角度>90°.
4、高低压开关柜柜体油漆件无划伤、裂纹、起泡等现象，色泽均匀，符合要求。
5、门、门锁、铰链、锁杆等安装正确，缝隙拒绝；门、封板等无晃动现象。
6、高低压开关柜柜体、仪表板，门板等接地良好，接地良好，接地螺栓无油漆等污物。
7、容易造成人体操作伤害或导线伤害的安装板、支架、
电缆进出线孔等，应采取防护措施。
8、高低压开关柜柜内清洁干净，无异物；封板、门内外表面无油渍、污垢、灰尘等垃圾。
二、高低压开关柜元器件安装检查
2、元器件安装位置，安装方式等符合元器件的安装要求及技术要求。
3、
断路器本体面板与柜体面板孔缝隙均匀，缝隙尺寸偏差≤±1mm;
4、元器件固定螺栓（螺钉）、平垫、弹簧、螺母等规格合适；紧固螺栓
力矩值符合要求，螺纹露出螺母2～5丝，螺母置于维护侧。
5、各类元器件有附件的，附件应安装完整、牢固、正确。
6、各类元器件内部、表面无铁屑、线头、扎带等垃圾，清理干净。
1、元器件标识，端子回路名称标识完整，正确，整齐美观，符合要求。
2、端子标号完整，正确。
3、导线两端有线号；线号位置正确，整齐美观。
4、
接线必须整齐美观，衡平竖直，符合工艺规范要求。
5、高低压开关柜二次回路中的
电气间隙和爬电距离应符合二次接线施工规范要求。
6、导线穿过金属隔板、母线、仪表门线把固定点等处，二次线应做防护处理。仪表门线把长度适中，做到门开启、关闭自如。
7、选用各类铜接线头的大小、规格符合元器件接线端子接线方式。
8、铜接头的压接方法正确，压接牢固。接线螺栓螺钉、平垫、弹簧等规格一致，符合要求；螺栓紧固，螺纹露出螺母2～5牙；
9、同一批生产合同，予留导线长短适中、固定位置统一。如
接地线、N线、电源线等可用直径6mm左右的金属圆形物体，将导线绕3～5圈。
10、二次接线必须按图施工，接线正确，符合图纸要求。端子接线预留位置正确，统一。
11、二次多余线头需及时包扎，隐藏处理，并固定；线束不得有线头裸露。
12、接线完工之后，线头、扎带等异物应及时清洁干净。
四、高低压开关柜一次导线制作安装检查
1、导线选用的型号、规格正确；导线相序连接正确。
2、导线两端有相序标记；相序标记整齐美观，牢固。
3、导线接头规格选用正确，压接方法正确、牢固。
4、导线长度适中，连接自然吻合，固定位置、方式正确，整齐美观。
5、导线连接螺栓螺钉、平垫、弹簧、螺母等规格合适；紧固螺栓力矩值符合要求，螺纹露出螺母2～5丝，螺母置于维护侧。
6、导线遇金属边口、金属孔时，金属孔、金属边口应做防护处理。
7、导线遇发热元件、主母线时，导线应与发热元件保持不小于5cm距离，如
电抗器，加热器等；导线不能紧靠主母线，
电容器等。
8、主回路的电气间隙和爬电距离符合要求。不同导电点位之间的电气间隙不小于10mm，爬电距离不小于12.5mm。
9、导线不宜多束捆扎；预留导线的位置正确，长短适中，整齐美观，固定可靠。
五、高低压开关柜机构安装检查
1、
高压断路器、低压抽屉等动触头，有适量中性润滑油脂；断路器、低压抽屉进出操作灵活，无卡滞现象。
2、高低压机构，导轨等安装正确，固定可靠。接地开关和分闸操作灵活，合分闸标记指示正确；接地刀口有中性润滑油脂。
4、
高压柜活门机构安装正确，动作可靠，起落无偏差。
5、低压合分闸操作机构安装正确，固定可靠，操作灵活，并满足机构联锁要求；合分闸标记指示正确。机构活动部位有适量中性润滑油脂。
6、相同功能单元的手车，抽屉，断路器等应能可靠互换。
六、高低压开关柜母线安装检查
1、母线相序正确，一次方案符合图纸要求；进出母线预留空间、位置正确，符合要求。
2、母线相序标识粘贴完整，正确，整齐美观。
3、母线表面平整，无裂纹；连接孔，母线截、断面应无毛刺等。
4、母线连接螺栓（螺钉）、平垫、弹簧、螺母等规格合适；紧固螺栓力矩值符合要求，螺纹露出螺母2～5丝，螺母置于维护侧。
5、母线连接螺栓紧固后，螺栓有黑色紧固标记线，标记线标记符合要求。
6、主母线的电气间隙和爬电距离符合要求。
低压柜电气间隙不小于20mm，爬电距离不小于25mm。高压6KV电气间隙不小于100mm，
10KV电气间隙不小于125mm.
7、主母线热缩套管规格正确，无破损，起皱，切断面整齐。
8、母线连接面平整，无异物，连接自然吻合，可靠；要求连接面刷导电膏，应均匀涂抹厚度为0.3mm左右，连接完毕后，多余导电膏擦拭干净。
9、用于连接一次或二次导线专用的连接片，连接片的方向，位置正确。
七、其他检查
1、仪表门标牌、抽屉标牌、眉头柜号牌、厂牌、模拟牌等，完整、整齐美观、牢固、符合图纸要求。
2、需要元器件型号规格标识、回路标识或住回路相序标识的，标识应完整，整齐美观，正确。
3、高低压开关柜中母线框、接地支架、电缆支架、绝缘子等安装正确，牢固。开关柜排列组合符合图纸要求。
4、高低压开关柜内PE排、N排、一次转接件及其他配件需要配螺栓是，螺栓数量，规格应正确。
以上部分就是高低压开关柜的检查介绍与分析，各位多多学习一下还是非常有作用的，必定
电气设备对于一些知识是必须要
了解的。
